Sopratore centrifugale ad alta velocità della serie 9-19 9-26 per ventilazione industriale e trasporto aereo

Sopratore centrifuga ad alta pressione per ventilazione industriale e trasporto aereo

1- Caratteristiche e applicazione:

Ventilatore centrifugo ad alta pressione della serie 9-19, 9-26, generalmente utilizzato per forgiare forni e ventilazione forzata ad alta pressione, e ampiamente utilizzato per il trasporto di aria e altre combustioni non spontanee,innocuo per il corpo umanoIl corpo non contiene sostanze viscose, la polvere e le particelle dure non devono superare i 150 mg/m3 e la temperatura del gas non deve superare gli 80°C.

2Tipo.

Le ventole centrifughe ad alta pressione delle serie 9-19 e 9-26 sono di tipo a aspirazione singola, con 13 numeri di macchina: NO.4, 4.5Cinque, cinque.6, 6.3, 7.1, 8, 9, 10, 11.2, 12.514, 16.

9-19, 9-26 serie ventola centrifughe ad alta pressione può essere fatto di rotazione destra e rotazione sinistra di due tipi, dal lato del motore, la rotazione della girante in senso orario è chiamato il ventola destra,indicato da "right"; la rotazione dell'impellatore in senso antiorario per chiamare il ciclone sinistro, indicato con "sinistra".

La posizione di uscita del ventilatore, indicata dall'angolo di uscita del ventilatore.(Indicare la direzione di rotazione e l'angolo di uscita quando si ordina, speciale angolo deve essere personalizzato).

La modalità di azionamento del ventilatore è A (4#-6.3#) e D (7.1#-16#).

3- Struttura.

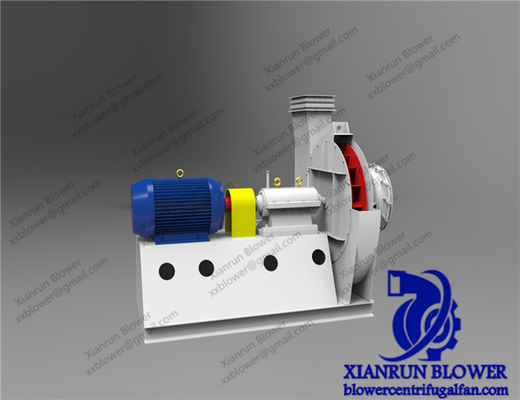

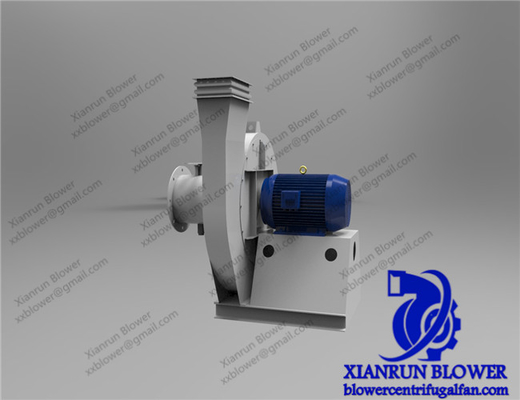

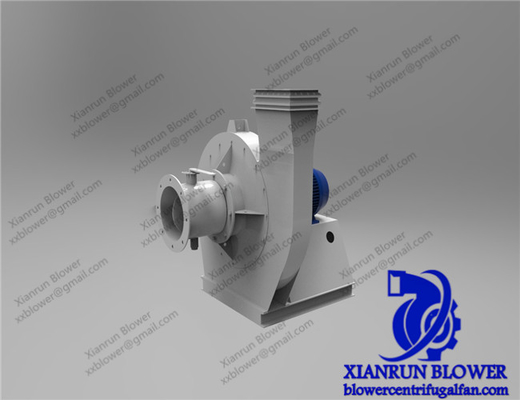

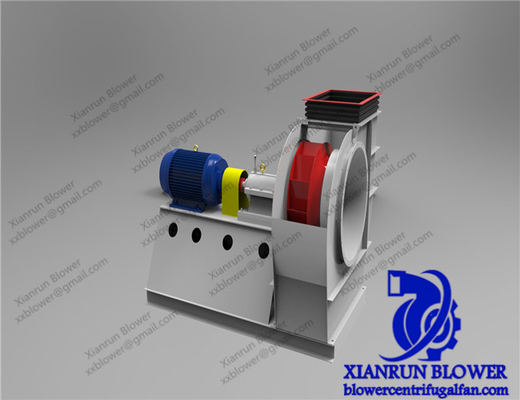

Il seguente 6.3# è composto principalmente da girante, involucro, presa d'aria e altre parti della distribuzione del motore diretto, mentre il 7.1# sopra contiene le parti di cui sopra oltre alla parte di trasmissione.

• Impeller: vengono adottate lame di tipo pieghevole in avanti, e la velocità massima di circonferenza del bordo esterno del diffusore dell'impeller non è superiore a 140 m/s.Dopo lo stampaggio della girante mediante correzione del bilanciamento dinamico e statico, eccellenti prestazioni aeree, elevata efficienza, funzionamento stabile e affidabile.
• Casing: realizzato in piastra di acciaio al carbonio saldata.
• Innesco dell'aria: l'innesco dell'aria è costituito da una struttura complessiva di raccolta fluida, che è fissata sulla piastra di copertura anteriore con bulloni.
• Gruppo di trasmissione: la parte di trasmissione è composta da un fusibile, da una scatola di cuscinetti, da un accoppiamento, ecc. Il fusibile è realizzato in acciaio di alta qualità;L'intera struttura del cuscinetto adotta cuscinetti a sfera e è lubrificata con olio meccanico.

4- Ordina le istruzioni.

Al momento dell'ordine, devono essere indicati il numero della macchina, la velocità, il volume dell'aria, la pressione dell'aria, l'angolo di uscita, la direzione di rotazione e le specifiche del modello del motore.

K.Le caratteristiche

• Diametro dell'impellente: 80~3500 mm
• Velocità dell'albero principale: 760~2900 giri/min
• Intervallo di pressione: 9000-25425 Pa
• Intervallo di flusso: 3297~43305 m3/h
• Temperatura dell'aria: 20~1000 gradi Celsius

• Materiale: ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 70%-90%
