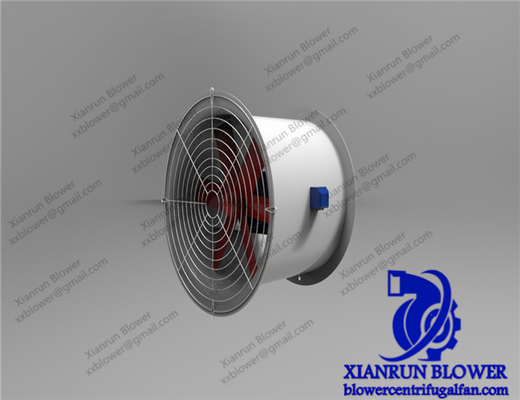

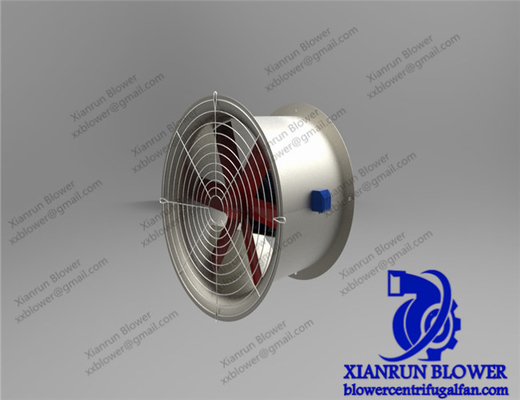

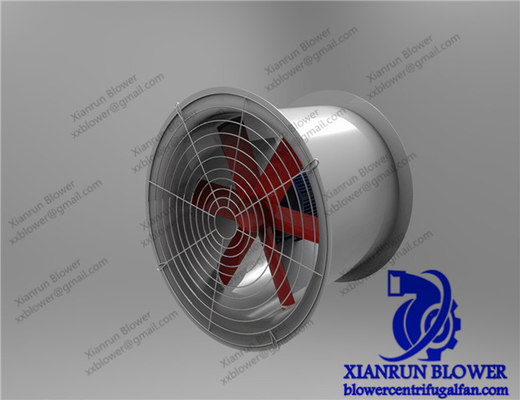

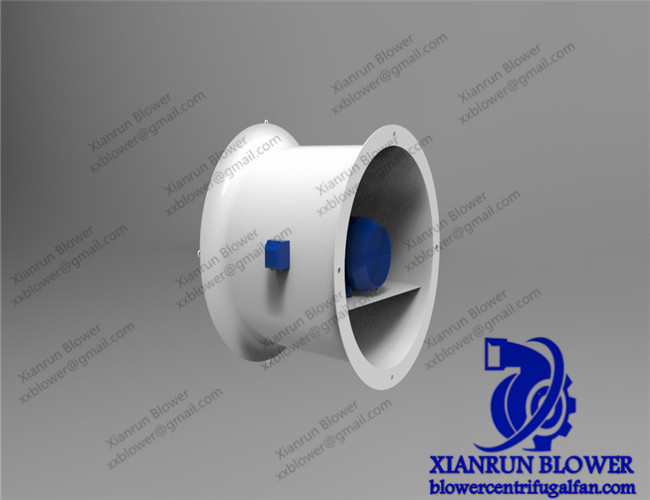

Aspiratore di flusso assiale industriale di isolato del ventilatore assiale della raccolta di polvere

Aspiratore di flusso assiale assiale del fan della condotta dell'aspiratore di industriale a basso rumore assiale di alta efficienza

La ventola per i fanis assiali uno dello scarico delle componenti principali del ventilatore elicoidale. Il gas può ottenere l'energia con la rotazione della ventola e poi lasciare la ventola per il movimento assiale della linea a spirale.
La ventola industriale del ventilatore assiale è composta di martello muoventesi della pala, del hub, del picciolo, del cuscinetto e del contrappeso.
Molte lame dello stesso profilo sono sistemate in un gruppo di lame con la distanza uguale l'uno dall'altro, che è chiamata una cascata. Il ventilatore elicoidale è fornito di pale sul hub per formare una cascata dell'anello. L'altezza del attraversa la parte della lama del ventilatore elicoidale è più grande di quella del ventilatore, che può assicurare che il volume del fumo del fan di progetto indotto sia più grande del volume della dotazione d'aria.
La pala di rotore del ventilatore elicoidale è torta. L'intera lama è torta ad un determinato angolo lungo la direzione radiale e la larghezza e lo spessore della lama sono ridotti gradualmente lungo la direzione dell'apertura alare della lama. Abbiamo dichiarato precedentemente quello per fare le teste di energia prodotte da tutte le sezioni delle pale del ventilatore con differenti raggi lo stessi, cioè, i cicli di velocità su tutte le sezioni sono uguali. Di conseguenza, il raggio della lama vicino al hub è piccolo, la distanza di griglia è inoltre piccola e la velocità circonferenziale inoltre diminuisce. Per fare l'uguale del ciclo di velocità alla cima della lama, è limitata per aumentare l'angolo dell'installazione della radice della lama e la lunghezza di corda della lama, in modo dalla lama è trasformata una forma nello spazio torta. Naturalmente, la larghezza e lo spessore della lama lungo la direzione di apertura alare è ridotta, che può anche ridurre la forza centrifuga generata dalla lama, non fanno il picciolo e la spinta che sopporta la forza è troppo grande ed assicura la forza della lama.
Le pale del ventilatore assiali fatte di forma torta, la sua efficienza è inoltre più alte, meno perdita. Poiché la ventola gira, la velocità di punta è maggior della circonferenza del hub e della velocità periferica di pressione di vento grande, la piccola velocità periferica di pressione di vento, di modo che in corridore la lama lungo la lama di flusso radiale di energia non è uguale, così prodotto dalla punta al flusso della parte della radice della lama, formante la perdita di energia assiale di vortice. E trasformi la lama una forma torta, angolo dell'installazione della lama della radice della lama è più grande, quindi la pressione di vento può essere aumentata; Al contrario, la lama alla punta dell'angolo dell'installazione della lama è più piccola, la pressione di vento può essere ridotta. L'angolo del montaggio della lama alla radice della lama è più grande, ma la velocità circonferenziale è più piccola. L'angolo dell'installazione della lama alla punta della lama è più piccolo, ma la velocità circonferenziale è più grande. Questi due fattori si limitano, di modo che la pressione di vento generata alla punta della lama ed alla radice della lama è quasi uguale ed il vortice assiale è evitato.
La superficie della lama commovente del fan assiale è richiesta di essere regolare, che può ridurre la perdita di attrito del flusso d'aria e la perdita della separazione causata tramite il flusso fuori dalla superficie del profilo. La radice della lama è serrata al picciolo e la lama ed il picciolo sono disposti in un foro circolare nel hub e poi misura con i blocchetti del contrappeso, cuscinetti di sostegno, i cuscinetti della guida, gli anelli della sicurezza, piatti della sicurezza e coni retinici di regolazione. I cuscinetti sostenenti di flusso assiale che manovrano le lame sono sottoposti alla forza centrifuga generata dalle lame e dai piccioli commoventi. La guida riguardante la lama commovente, perché la lama ed il picciolo commoventi sono più lunghi, il cuscinetto della guida è di assicurarsi che il loro centro non sia distorto ed il cuscinetto della guida può anche sopportare certa forza centrifuga. Per fare la lama commovente può girare flessibilmente quando regola, guida il cuscinetto e supporto. I cuscinetti sono fatti dei cuscinetti a sfera con attrito basso.
Il gambo della foglia di ogni lama commovente è fornito di blocchetto del contrappeso e la linea centrale del blocchetto del contrappeso è quasi perpendicolare al piano del profilo della lama commovente. La sua funzione può equilibrare il grande momento di chiusura generato dalla lama commovente, di modo che la lama commovente può anche muoversi rapidamente quando gira.
Per assicurare il sigillamento e la lubrificazione, il lubrificante è iniettato nel cuscinetto della guida e nel cuscinetto sostenente ed il grasso inoltre è riempito nella lacuna fra il picciolo ed il hub.
La lacuna radiale fra la lama commovente e le coperture è richiesta di essere meno di 3mm. Questa lacuna non può essere troppo grande, altrimenti causerà la grande perdita di fuga di aria e ridurrà l'efficienza del fan.
per assicurare l'equilibrio dinamico di intera ventola quando sostituisce la lama, lo stesso peso della lama può essere disposto in una posizione simmetrica e del controllo di equilibrio.
L'alloggio di lama commovente è un alloggio saldato d'acciaio ed il foro di ispezione è fornito sull'alloggio, che può controllare, rimuovere ed installare la lama commovente. La parte superiore della recinzione del fan è smontabile per caricamento e lo scarico rapidi della ventola.
