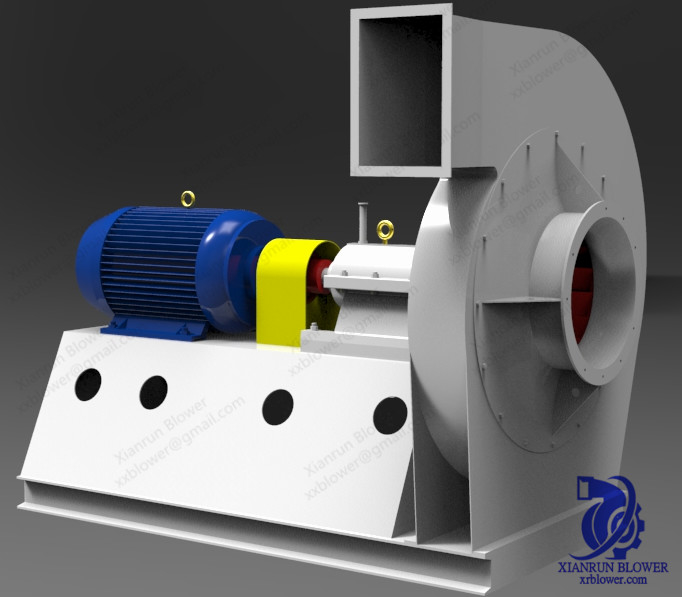

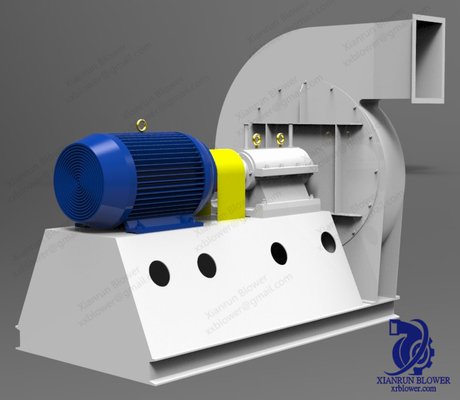

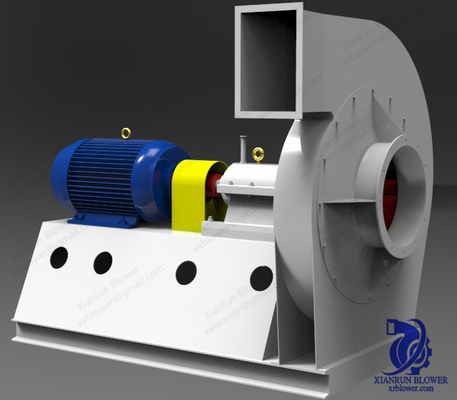

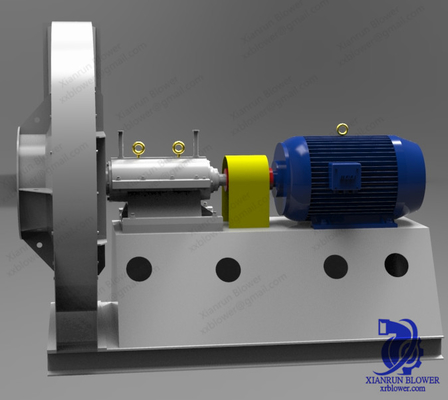

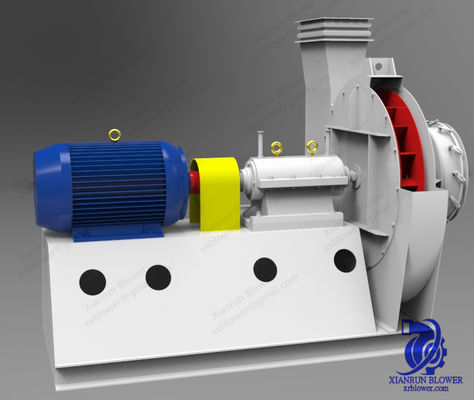

Singolo ventilatore di ventilatore centrifugo d'acciaio dell'entrata con la coppia del contenitore di cuscinetto di Bolt

Il singolo ventilatore centrifugo dell'entrata indietro inclinava il contenitore di cuscinetto industriale del bullone dell'accoppiamento del fan del pavimento del ventilatore centrifugo

Sede del cuscinetto (scatola sopportante)

⑴La sede del cuscinetto ed il piatto dovrebbero essere collegati molto attentamente, il livello è disposta sulla misura dell'albero primario, orizzontale longitudinale non dovrebbero superare 0.10/1000; Il livello orizzontale è disposto nella scatola sopportante ed il livello orizzontale della scatola sopportante non dovrebbe superare 0.2/1000.

⑵Il sedile sopportante non è permesso fendersi, parte del foro del non cuscinetto della crepa, può essere riparato, l'uso dell'agente della riparazione del polimero è un modo più sicuro, ma deve scegliere l'agente ad alta resistenza della riparazione, l'uso del processo corretto.

⑶La sede del cuscinetto dei fan medi e piccoli è spesso un'intera scatola. Attualmente, i due fori sopportanti sono individuati sulla scatola sopportante. Attualmente, la deviazione di coaxiality dei due fori non dovrebbe superare 0,02 millimetri.

cuscinetto

Ci sono due generi di cuscinetti sul ventilatore centrifugo:

La maggior parte dei cuscinetti di piccoli e medi fan utilizzano i cuscinetti di rotolamento.
Grandi cuscinetti della superficie del vento, la maggior parte dell'uso dei cuscinetti di scivolamento.
Le norme di manutenzione per i cuscinetti di rotolamento ed i cuscinetti di scivolamento, vedono l'appendice del vento.

Dispositivo dell'alloggio e di regolamento del fan
⑴Quando il piatto d'acciaio delle coperture del fan parzialmente è consumato o più dell'area è stato durato su 1/2 dello spessore originale, l'intelaiatura dovrebbe essere sostituita, il locale essere consumata o può essere riparato e rinforzato leggermente, il piatto di rinforzo è saldato fuori dell'intelaiatura, la cucitura di saldatura dentro l'intelaiatura dovrebbe essere lucidata dopo saldatura e lo sforzo interno dovrebbe eliminarsi il più possibile dopo la saldatura.

⑵Non ci sarà fuga di aria nelle coperture del fan, la porta di ispezione sarà stretta e colante e le viti saranno intatte.

⑶Il collettore di corrente (conosciuto comunemente come il corno di aspirazione) non sarà consumato e non sarà deformato. Durante l'installazione, la lacuna relativa fra il collettore di corrente e la ventola deve essere mantenuta secondo i documenti tecnici dell'attrezzatura.

Caratteristiche fondamentali

• Diametro della ventola: 90~3500 millimetri

• Velocità dell'albero principale: 560~2900 giri/min.
• Campo di pressione: PA 3000~25425
• Gamma di flusso: 1297~83305 m3/h
• Temperatura dell'aria: 20~1000 gradi centigradi

• Materiale: Ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 80%-90%

Consiglici prego il parametro seguire e di USO. Il nostro Servizio tecnico raccomanderà il prodotto più adatto per voi.
