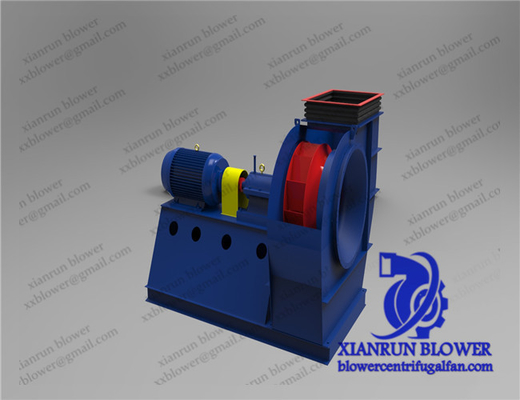

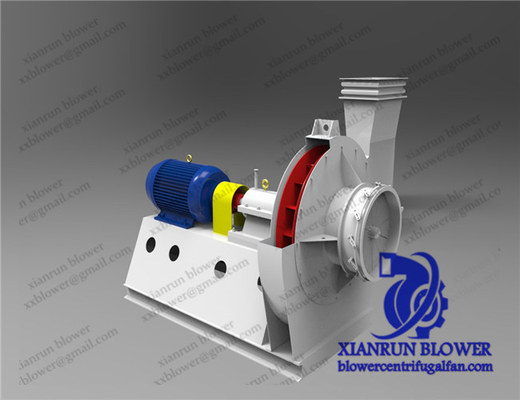

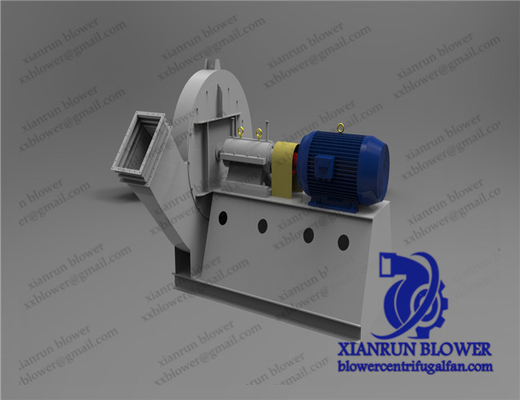

560rpm - ventilatore centrifugo ad alta temperatura 2900rpm per industria della caldaia

Presa d'aria diretta della cinghia del triangolo del ventilatore centrifugo del motore ad alta temperatura di termoresistenza assicurare la sicurezza

Uso del ventilatore centrifugo ad alta temperatura:

1, utilizzato nell'essiccamento dell'industria, industria della caldaia, lavanderia, industria di pittura, industria dell'essiccazione dell'alimento.

2, l'uso della temperatura fra 100℃-180℃.

3, il gas di trasporto sono aria o l'altro gas che non è combustione spontanea, non auto-esplosione, nessun bobina, inoffensive al corpo umano ed a nessuna corrosione ai materiali d'acciaio. Può anche essere usato come combustione anti corrosiva e non spontanea, gas caldo materiale non viscoso, vapore, il trasporto del fumo. L'altra simile prestazione può anche essere selezionata, ma la temperatura del medium di trasporto non deve superare la sua gamma di temperatura nominale.

4. Nessuna sostanza viscosa è permessa nel gas e le particelle dure e del polvere hanno contenuto non sono più di 150mg/m3. Se il contenuto di polvere è grande, niente di meno che il dispositivo di rimozione di polvere di 85% deve essere installato prima del fan per ridurre il contenuto di polvere del canale nel fan per migliorare la durata del fan.

Struttura ad alta temperatura del fan:

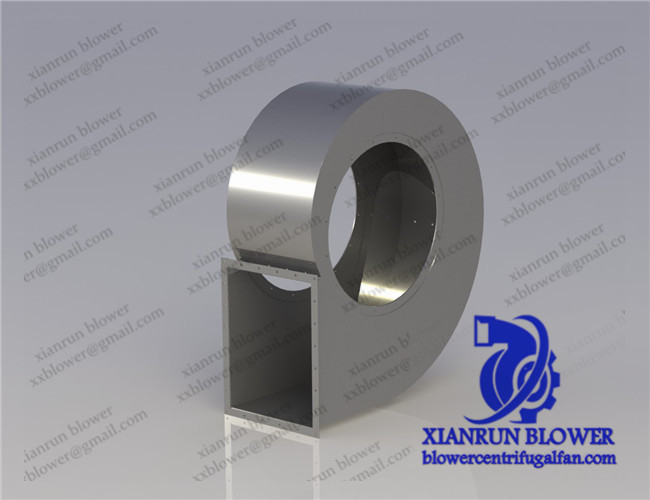

1. Il fan ad alta temperatura pricipalmente è composto di ventola, di intelaiatura, di presa d'aria, di motore, di connettore, di lama di raffreddamento e di altre parti.

2, la ventola adottano la ventola centrifuga della singola entrata dell'multi-ala, fatta del lamiera galvanizzato alta qualità o del piatto d'acciaio laminato a freddo e la lama è progettata secondo il principio aerodinamico. La ventola consiste di 10 lame airfow tipe backsloping, dei dischi anteriori curvare tipi e dei dischi posteriori piani. Il materiale è fatto del piatto di acciaio ad alta resistenza e buon di alta qualità e della durevolezza ed è dinamica rigorosamente corregta ed equilibrio statico. Buona prestazione aerea, alta efficienza, buon funzionamento.

3. La presa d'aria assume la forma di convergenza per migliorare la riduzione di vortice, la perdita del flusso d'aria è piccola e la produttività lavorativa del fan ad alta temperatura è alta.

4. Le coperture ed il motore ad alta temperatura del fan sono installati e collegati con le colate del metallo, la testa dell'asse del motore è installata con le lame di raffreddamento e la parete esterna della colata del metallo è aperta con le interfacce del tubo di scarico e dell'entrata per raffreddare la testa della colata e dell'asse del metallo per accertarsi del funzionamento normale del motore nell'ambito di temperatura elevata.

5. Il motore adotta il motore ad alta temperatura speciale, la parte fluida del fan ad alta temperatura adotta il materiale resistente della temperatura e la struttura di raffreddamento ha prestazione affidabile. Rispetto all'altra caldaia ha indotto i fan di progetto, la struttura semplice, la manutenzione conveniente, alti vantaggi della prestazione costata.

Installazione ad alta temperatura del fan:

1. Ci sono due forme di questo fan ad alta temperatura. Dal lato del motore, la rotazione in senso orario della ventola è chiamata il fan destro, rappresentato «da giusto»; La rotazione inversa dell'ago della ventola è chiamata il ciclone sinistro, denotato tramite «andato».

2. La posizione dello sbocco del fan ad alta temperatura è espressa dall'angolo dello sbocco dell'intelaiatura. Il fan №1.5 ~ 6 sono trasformati un tipo regolabile quando lascia la fabbrica e l'unità di uso è installata nella posizione richiesta secondo i requisiti. La gamma di adeguamento di posizione dello scarico dell'aria è ° di 0° -255 e l'intervallo è 45°. Il tipo di trasmissione è «» un tipo trasmissione diretta.


Caratteristiche fondamentali

• Diametro della ventola: 90~3500 millimetri

• Velocità dell'albero principale: 560~2900 giri/min.
• Campo di pressione: PA 3000~25425
• Gamma di flusso: 1297~83305 m3/h
• Temperatura dell'aria: 20~1000 gradi centigradi

• Materiale: Ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 80%-90%

Consiglici prego che il Servizio tecnico del Parameter.Our seguire e di USO raccomanderà il prodotto più adatto per voi.
