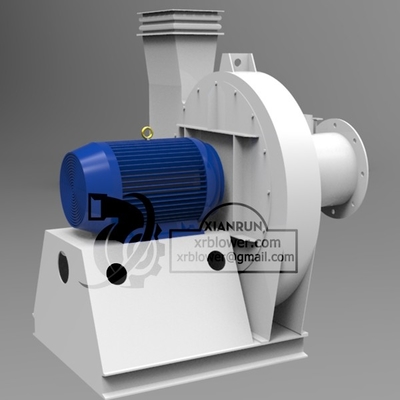

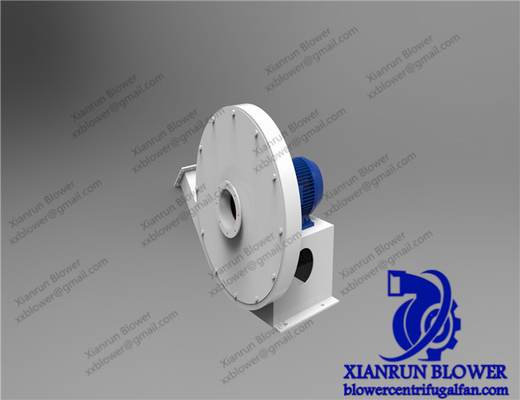

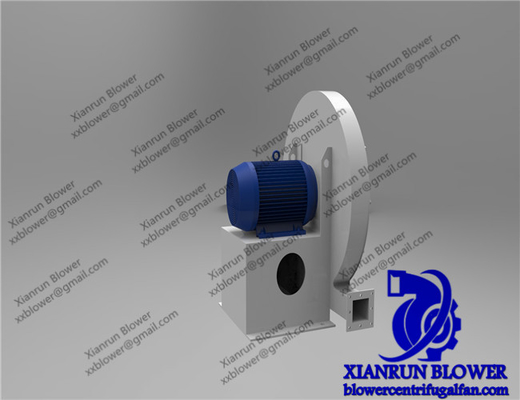

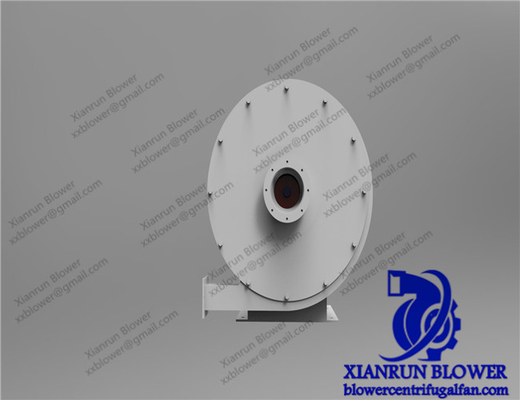

9-19, ventilatore centrifugo in-linea del ventilatore centrifugo di serie 9-26 del motore diretto ad alta velocità ad alta pressione del ventilatore

9-19, ventilatore centrifugo in-linea del ventilatore centrifugo di serie 9-26 del motore diretto ad alta velocità ad alta pressione del ventilatore

Forma strutturale:

Il ventilatore centrifugo ad alta pressione è un singolo tipo di aspirazione ed ha 13 numeri della macchina (Na): 4,4, 5,5, 5,6, 6,3, 7,1, 8,9, 10,11.2, 12,5, 14,16.

Il ventilatore centrifugo in-linea può essere trasformato due forme: a destra e a sinistra rotazione. Dal lato del motore, se la ventola gira in senso orario, è chiamato un fan di mano destra, denotato «da giusto»; La rotazione in senso antiorario è chiamata il ciclone sinistro, denotato tramite «andato».

La posizione dello sbocco del fan è indicata dall'angolo dello sbocco dell'intelaiatura. «Lasciato» e «giusto» può essere trasformato 6 angoli di 0°, di 45°, di 90°, di 135°, di 180° e di 225°.

Il tipo di trasmissione del fan è tipo A (No.4~No.6.3) e tipo la D (No.7.1 ~No.16)

Struttura globale:

No.4-~No.6.3 pricipalmente è composto di ventola, di intelaiatura, di presa d'aria, di supporto, ecc. No.7.1 ~ No.16 pricipalmente è composto di ventola, di intelaiatura, di presa d'aria, di parte della trasmissione, ecc.

①Ventola: Ci sono 12 pale del ventilatore in pale del ventilatore dei modelli 9-19 e 16 nel modello 9-26, che in avanti stanno piegando le lame. Il più alta velocità circonferenziale del bordo esterno del diffusore della ventola non supererà 140m/s. Dopo che la ventola è formata, l'equilibrio statico e dinamico è corretto, in modo dall'operazione è stabile.

②Telaio. Il piatto d'acciaio comune è stato saldato nelle intere coperture cocleari.

③Presa d'aria. È trasformata una struttura globale di raccolta della forma di flusso ed è riparata sul gruppo del piatto della copertina con i bulloni.

④Divisorio della trasmissione. È composto di fuso, contenitore di cuscinetto, coppia ecc. Il fuso è fatto dell'acciaio di alta qualità. La struttura globale della scatola sopportante è fatta dei cuscinetti a sfera ed è lubrificata con sopportare il grasso.

Caratteristiche fondamentali

• Diametro della ventola: 80~3500 millimetri

• Velocità dell'albero principale: 760~2900 giri/min.
• Campo di pressione: PA 9000~25425
• Gamma di flusso: 3297~43305 m3/h
• Temperatura dell'aria: 20~1000 gradi centigradi

• Materiale: Ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 70%-90%
