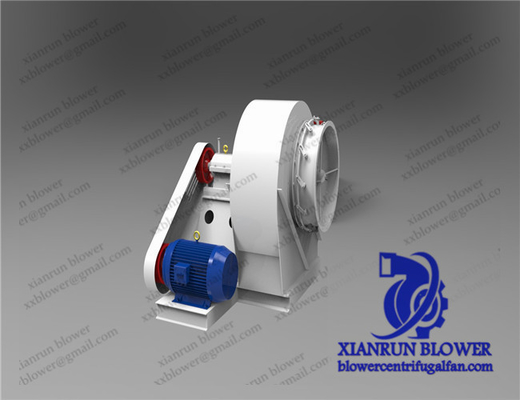

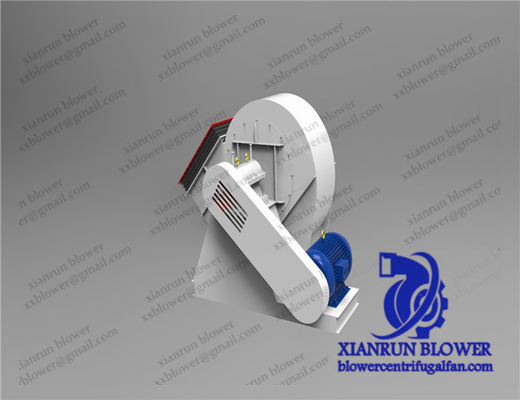

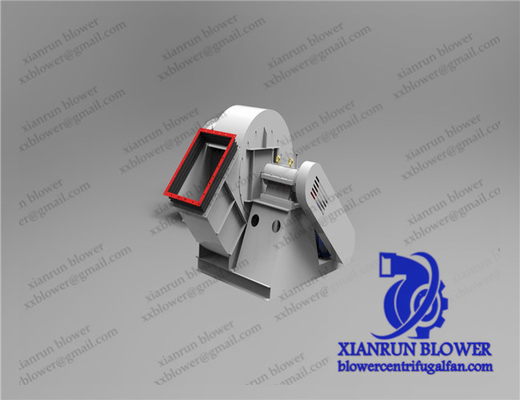

Aeratore industriale ad alta pressione su ordinazione del ventilatore di ventilatore centrifugo di colore

Ventilatori centrifughi e fan industriale della condotta di scarico del fan del ventilatore dell'aeratore dei ventilatori del fan ad alta pressione di alta efficienza

La pulizia, lo smontaggio e l'assemblea centrifughi del ventilatore soddisfaranno le seguenti richieste:

1. Tutte le parti ed attrezzature ausiliarie dovrebbero essere pulito pulito ed il grasso antiruggine della superficie unita dovrebbe essere ricoperto di strato di lubrificazione per proteggerlo (eccezione fatta per i requisiti speciali);

2. La superficie spaccata centrale verticale dell'intelaiatura non dovrebbe essere rimossa e pulita (la macchina con la struttura del cilindro sarà implementata secondo le disposizioni dei documenti tecnici dell'attrezzatura). Il diffusore, il dispositivo di riflusso ed il contenitore di cuscinetto non possono essere rimossi durante la pulizia;

3. il radiatore dell'olio della pompa di olio, del filtro, e la valvola di sicurezza nel sistema di lubrificazione e nel sistema di sigillatura dovrebbero essere rimossi e puliti. Eccezione fatta per il radiatore dell'olio, il suo pendio non può essere provato esclusivamente.

il sistema di raffreddamento di regolamento del dispositivo del gas 4.The e del gas dovrebbe essere smontato e lavatoe ed il trattamento di pressione può essere provato generalmente; Se ci sono requisiti speciali, la prova di tenuta dovrebbe essere effettuata secondo le disposizioni dei documenti tecnici dell'attrezzatura.

Il ventilatore centrifugo per trovare il tempo di pace, dovrebbe soddisfare le seguenti richieste:

In primo luogo, quando l'unità del collegamento diretto è trovata, il livello longitudinale dovrebbe essere misurato sull'asse ed il livello non dovrebbe superare 0.03/1000; Il livello orizzontale dovrebbe essere misurato sulla superficie dell'intelaiatura ed il livello non dovrebbe superare 0.1/1000;

Due. Quando l'unità con l'acceleratore è trovata, il livello verticale è misurato sul collo dell'asse ed il livello non dovrebbe superare 0.02/1000; Il livello orizzontale dovrebbe essere misurato sulla superficie media orizzontale dell'intelaiatura più bassa (si veda la figura V-2.1) ed il livello non non dovrebbe superare 0.1/1000; L'allineamento di intera unità è basato generalmente sull'acceleratore. L'articolo 32 quando installa la base o l'intera unità, le seguenti richieste dovrebbero essere soddisfatte: In primo luogo, le paia del ferro propenso del cuscinetto dovrebbero essere selezionate secondo la dimensione dell'unità. Per l'unità con velocità di più di 3000 giri/min., l'area di contatto fra ogni ferro del cuscinetto, fra il ferro del cuscinetto ed il fondamento e la base non dovrebbe essere meno di 70% della superficie unita e la lacuna locale non dovrebbe essere di più di 0,05 millimetri; In secondo luogo, ogni gruppo di ferro del cuscinetto dovrebbe essere disposto nei gruppi dopo la selezione ed essere segnato per impedire la confusione;

Iii. Se la base è composta di parecchi pezzi, la posizione dei bulloni d'ancoraggio quali l'intelaiatura ed il sedile sopportare dovrebbe essere controllata secondo le disposizioni dei documenti tecnici dell'attrezzatura.

Iv. La lacuna fra la chiave della guida (chiave piana chiave o verticale piana orizzontale) sulla base e sul corpo dovrebbe essere uniforme ed aderire alle disposizioni dei documenti tecnici dell'attrezzatura. Se non specificato, l'interferenza nella scanalatura dell'assemblea dovrebbe essere 0,01 ~ 0,02 millimetri; Nella scanalatura scorrevole corrispondente, il C1+C2 secondario della lacuna fra i due lati dovrebbe essere di 0.04-0.08 millimetri, la lacuna superiore C dovrebbe essere di 0.5-1.0 millimetri e la vite svasata è di 0.3-0.5 millimetri sotto il A. sano.

Quando la sede del cuscinetto e l'intelaiatura più bassa sono montate sulla base, le seguenti richieste saranno soddisfatte:

1. Per l'unità con la sede del cuscinetto e l'intelaiatura più bassa come il tutto, la metà inferiore del corpo dovrebbe essere installata sulla base ed allo stesso tempo, il foro sopportante è usato come la base per il livellamento (l'unità con il tasso di crescita è basata generalmente sul tasso di crescita per il lavoro di cui sopra);

In secondo luogo, il sedile sopportante e l'intelaiatura più bassa non sono una delle unità, il sedile sopportante dovrebbe essere installato sulla base, allo stesso tempo, il foro sopportante è usato come il punto di riferimento per livellare ed il grado assiale differente dell'intelaiatura più bassa e della linea di asse del fuso è corretto (l'unità con l'acceleratore è basata generalmente sull'acceleratore per il lavoro di cui sopra);

Iii. I bulloni che collegano il sedile sopportante con la chiave della guida o la mandibola dell'ancora sull'intelaiatura più bassa con la base dovrebbero essere riparati correttamente. Lo spazio fra il bullone ed il foro della vite e lo spazio fra il dado e la struttura dovrebbe aderire alle disposizioni dei documenti tecnici dell'attrezzatura.

Quattro, fra il sedile sopportante e la base, o fra la mandibola dell'ancora dell'intelaiatura più bassa, il sedile sopportante e la base, dovrebbero essere misura molto attentamente, prima del rafforzamento del bullone, controllano la lacuna locale con un tappo e l'unità con velocità di non più di 3000 giri/min. non è di più di 0,05 millimetri e l'unità con velocità superiore 3000 giri/min. non sono di più di 0,04 millimetri. Nota: La struttura si riferisce all'artiglio dell'ancora del cuscinetto o dell'intelaiatura più bassa.

Il fondo dell'acceleratore dovrebbe essere misura molto attentamente alla base e la lacuna locale non dovrebbe essere maggior di 0,04 millimetri prima che il bullone sia stretto. L'articolo 35 la superficie dell'arco di contatto, lo spazio superiore e lo spazio laterale fra il cuscinetto sopportante ed il collo dell'asse aderirà alle disposizioni dei documenti tecnici dell'attrezzatura. Se un determinato indice non si incontra, è permesso riparare e graffio, ma quando riparare e raschiare il cuscinetto sopportante, l'attenzione dovrebbero essere pagati per correggere il axiality differente fra il rotore ed il dispositivo di chiusura delle casse e fare la lacuna fra il rotore ed il dispositivo di sigillatura conformarsi alle disposizioni dei documenti tecnici dell'attrezzatura (l'asse ribaltabile delle mattonelle dovrebbe conformarsi alle disposizioni dei documenti tecnici dell'attrezzatura). L'articolo 36 i supporti assiali e radiali di salto di ogni parte del rotore (fuso, ventola, disco dell'equilibrio, disco ed accoppiamento spinto, ecc.) non supererà le disposizioni del documento tecnico dell'attrezzatura. L'articolo 37 le superfici unite dell'intelaiatura superiore e più bassa sarà stretto ed il valore permissibile di spazio locale si conformerà alle disposizioni dei documenti tecnici dell'attrezzatura prima del rafforzamento dei bulloni.

In assenza delle disposizioni, le seguenti richieste saranno soddisfatte:

In primo luogo, la pressione di esercizio è più bassa di o l'uguale a 10 chilogrammi di forza/cm2, la lacuna non dovrebbe essere maggior di 0,12 millimetri (eccetto il ventilatore di sinterizzazione); Quando la pressione di esercizio è superiore a 10 chilogrammi di forza/cm2, la lacuna non dovrebbe essere maggior di 0,08 millimetri;

Ii. I bulloni del collegamento non dovrebbero essere danneggiati. Se sta sigillando il riempitore o sta ricoprendo fra le superfici unite, dovrebbe essere riempito anche o ricoperto secondo le disposizioni dei documenti tecnici dell'attrezzatura.

Quando l'acceleratore è montato, le seguenti richieste saranno soddisfatte (l'acceleratore dell'ingranaggio planetario sarà implementato secondo le disposizioni dei documenti tecnici dell'attrezzatura):

I. Le lacune di ogni parte sopportare (lacuna superiore, lacuna laterale, ecc.), della superficie dell'arco di contatto e dei punti di contatto per unità di superficie aderiranno alle disposizioni dei documenti tecnici dell'attrezzatura e saranno graffiate se necessario;

In secondo luogo, la distanza concentrare, il non parallelismo, la rimozione del dente ed il punto di contatto fra le assi del gruppo dell'ingranaggio si conformeranno alle disposizioni dei documenti tecnici dell'attrezzatura;

Iii. La superficie unita delle pareti superiori e più basse del cambio dovrebbe essere vicina e la lacuna locale non dovrebbe essere maggior di 0,06 millimetri prima che i bulloni siano stretti ed i bulloni di collegamento non dovrebbero essere danneggiati. L'articolo 39 il valore di interferenza fra le mattonelle superiori indietro e la copertura sopportante (o copertura della ghiandola) e la superficie di contatto fra le mattonelle più basse indietro ed il foro sopportante si conformerà alle disposizioni dei documenti tecnici dell'attrezzatura. Se non c'è regolamento, il valore di interferenza è generalmente di 0.03-0.07 millimetri e la superficie di contatto non sarà generalmente meno di 75%. L'articolo 40 quando il motore, la turbina a vapore e la turbina a gas sono collegati con gli acceleratori, ventilatori e compressori, i axialities differenti si conformerà alle disposizioni dei documenti tecnici dell'attrezzatura.

Caratteristiche fondamentali

• Diametro della ventola: 90~3500 millimetri

• Velocità dell'albero principale: 560~2900 giri/min.
• Campo di pressione: PA 3000~25425
• Gamma di flusso: 1297~43305 m3/h
• Temperatura dell'aria: 20~1000 gradi centigradi

• Materiale: Ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 70%-90%
