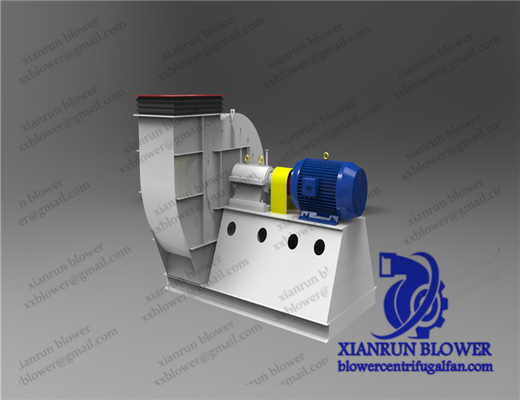

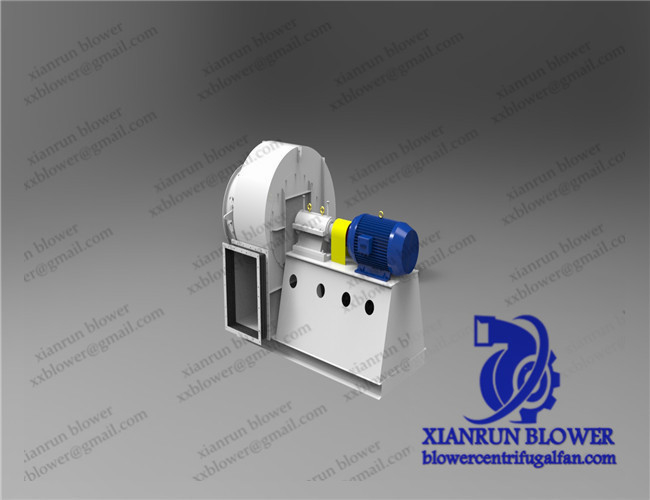

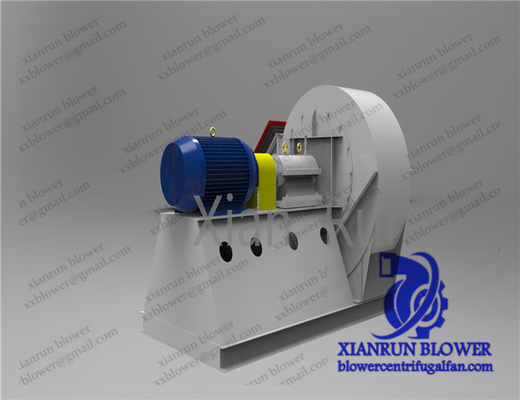

acciaio inossidabile del ventilatore di ventilatore centrifugo di 90-3500mm per la raccolta di polvere

Ventilatori centrifughi e radiatore dell'olio livellato orizzontale del grasso dei ventilatori del fan industriale antiruggine livellato verticale del ventilatore

Manutenzione del ventilatore centrifugo

1. Manutenzione della ventola

Nel riparare la ventola, i calibri di uso, gli spessimetri ed altri strumenti di misura per controllare la sua usura. Se l'usura locale della lama supera 1/3 dello spessore originale, la lama dovrebbe essere saldata o scavata. Se più di 1/2 dello spessore originale, la nuova ventola è sostituito. Se ci sono crepe nelle saldature della ventola, le saldature devono essere rimosse ancora e saldate. L'acciaio della prestazione e della ventola della barretta di saldatura dovrebbe adattarsi.

2. Ventola e hub

Controlli la combinazione di ventola e di hub. La ventola di piccolo ventilatore centrifugo è collegata con il hub dai ribattini. Se 1/3 della ventola è indossato, i nuovi ribattini dovrebbero essere sostituiti. L'asse ed il hub di grande fan formare il tutto ed il suo hub calore-è stata montata sull'asse.

3. albero a gomito

Il grado di piegamento dell'asse della macchina non sarà maggior di 0.10mm e l'intera asse non sarà maggior di 0.2mm. Deve essere raddrizzata o sostituita quando eccede. Il livello dell'asse è provato con uno strumento del livello di precisione ed il requisito è ≤0.1mm. L'asse non avrà crepe, se trovata, deve essere sostituita (prova di ispezione durante la manutenzione).

4. Sopportare il diametro dell'asse e del cuscinetto

Controlli la lacuna di corrispondenza fra il cuscinetto sopportante ed il collo dell'asse con un tappo. La lacuna radiale è generalmente 1% - 3% del diametro dell'asse, o selezionato secondo il valore specificato del produttore e si riferisce alla tabella 4-1 quando non c'è regolamento.

Il cuscinetto sopportante e la spalla del collo dovrebbero essere lasciati con una determinata lacuna assiale. La distanza spinta di cuscinetto spinto è generalmente di 0.3~0.4 millimetri. La lacuna di espansione del cuscinetto è calcolata secondo l'equazione (3-1). Controlli la superficie di contatto e l'angolo di contatto del collo dell'asse e cuscinetto sopportare dalla stampa a colori. La superficie di contatto è 80% dell'area di superficie del supporto e niente di meno che un punto per centimetro quadrato e l'angolo di contatto è 60°-75°.

5. Guida regolabile (deflettore)

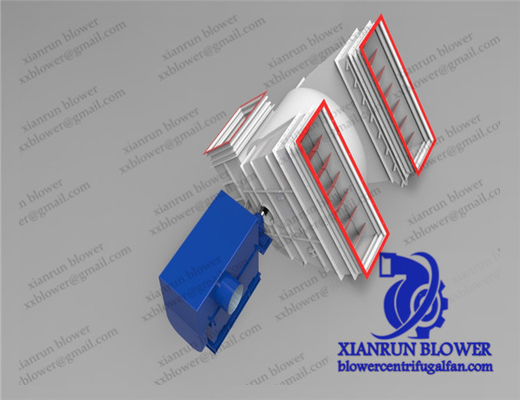

Il dispositivo di guida regolabile dovrebbe essere flessibile e chiaro e ci dovrebbe essere un limite per aprire e chiudere la testa. L'attenzione speciale dovrebbe essere pagata alla direzione del piatto di guida quando è aperta in modo che la direzione di rotazione del flusso d'aria sia coerente con la direzione di rotazione della ventola. Se i deflettori durano più di 2/3 dello spessore originale, devono essere sostituiti; Quando l'asse del deflettore è indossata più di 1/3 del diametro originale, deve essere sostituita e la lacuna fra i deflettori della guida è 2 - 5mm. Il braccio della gruccia e la piccola asse del cerchio esterno sono i collegamenti staccabili e non devono essere saldati completamente. Il collegamento della flangia è stretto senza perdita.

6. Le coperture del vento dovrebbero essere complete e strette

Il piatto protettivo interno dovrebbe essere sostituito quando l'usura supera 2/3 dello spessore originale. Il piatto di bullonatura dovrebbe essere completo e costante e lo spazio fra l'intelaiatura ed il rotore dovrebbe soddisfare le richieste dell'attrezzatura. Generalmente, lo spazio fra la ruota anteriore della ventola e la cassa del vento è 40~50mm e lo spazio fra la cassa del vento e l'asse è 2~3mm.

Caratteristiche fondamentali

• Diametro della ventola: 90~3500 millimetri

• Velocità dell'albero principale: 560~2900 giri/min.
• Campo di pressione: PA 3000~25425
• Gamma di flusso: 1297~43305 m3/h
• Temperatura dell'aria: 20~1000 gradi centigradi

• Materiale: Ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 80%-90%
