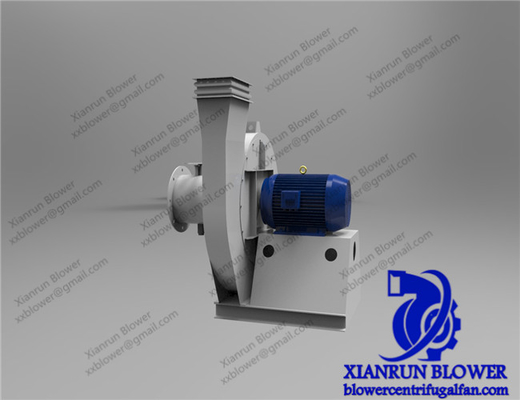

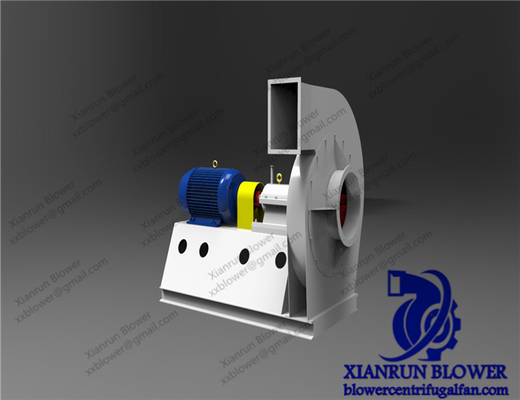

9-19 / 9-26 ventilatore di aspiratore centrifugo ad alta pressione per la caldaia industriale

9-19/ 9-26 i ventilatori centrifughi ed i ventilatori centrifughi ad alta pressione del ventilatore esauriscono il ventilatore centrifugo della caldaia del fan del ventilatore

Utile del fan 9-19/9-26 ventilatori centrifughi centrifughi ad alta pressione del ventilatore:

9-19, 9-26 il tipo ventilatore centrifugo ad alta pressione, utilizzato generalmente per la forgia la fornace e dell'aerazione forzata ad alta pressione, può anche essere usato per trasportare i materiali, l'aria e la combustione anti corrosiva e non spontanea, sostanze antideflagranti, non volatili, non viscose di gas. La temperatura del medium non supera generalmente 50 il ° C, il più alto non supera 80 il ° C e le particelle dure e del polvere contenute nel medium non sono più di 150mg/m3.

2. Tipo di fan

1) Questo fan è una singola inalazione, solitamente con № 4, 4,5, 5, 5,6, 6,3, 7,1, 8, 9, 10, 11,2, 12,5, 14, 16, complessivamente numeri di 13 macchine.
2) il fan è fatto solitamente di due tipi: giusta rotazione e rotazione sinistra.
3) la posizione dello sbocco del fan è rappresentata dall'angolo dello sbocco delle coperture e le coperture lasciate» e «giuste» «del fan sono fatte di 0 gradi, di 45 gradi, di 90 gradi, di 135 gradi, di 180 gradi e di 225 gradi.

3. Struttura del fan

Il fan pricipalmente è composto di ventola, di intelaiatura, di presa d'aria e di supporto.

1) Ventola: 9-19 il tipo fan ha 12 pale, 9-26 il tipo fan ha 16 lame, entrambe appartiene a tipo in avanti di piegamento. Il più alta velocità circonferenziale del bordo esterno del diffusore della ventola non supererà 140m/s. Dopo che la ventola è formata, l'equilibrio statico e dinamico è corretto, in modo dall'operazione è stabile.
2) Shell: saldato nelle coperture cocleari con il piatto di acciaio al carbonio.
3) presa d'aria: è trasformata una struttura globale di raccolta migliora e riparato sul piatto della copertina con i bulloni.
4) gruppo della trasmissione: composto di fuso, di contenitore di cuscinetto, di accoppiamento, ecc. L'albero primario è fatto dell'acciaio di alta qualità e della struttura globale della scatola sopportante. Facendo uso dei cuscinetti di rotolamento, cuscinetti di rotolamento, lubrificati con grasso.

Installazione, incaricare ed operazione

Prima di installazione, i materiali e gli strumenti dell'installazione dovrebbero essere preparati in primo luogo e le parti meccaniche di ogni parte del fan dovrebbero essere ispezionate, la ventola, fuso e sopportare dovrebbe essere ispezionato particolarmente con attenzione, se il danno è trovato, dovrebbe essere riparato e poi l'interno della scatola sopportante dovrebbe essere pulito con cherosene.

I seguenti punti devono essere notati nel corso dell'operazione dell'installazione:

• In alcune superfici unite, per impedire la ruggine e ridurre le difficoltà dello smontaggio, il grasso o l'olio dovrebbe essere ricoperto.
•  Quando il bullone sulla superficie unita, se c'è un perno di posizionamento, il perno dovrebbe essere messo sopra in primo luogo e poi stringere il bullone.
•  Controlli l'interno dell'intelaiatura e dell'altra intelaiatura e non ci dovrebbero essere strumenti ed i detriti sono caduto e lasciato.

(i) requisiti dell'installazione

1. Installi secondo la posizione e la dimensione indicate nel disegno. per ottenere alta efficienza, assicurare particolarmente la dimensione di lacuna fra la presa d'aria e la ventola.

2. Assicuri la posizione orizzontale del fuso e misuri la concentricità del fuso e dell'asse del motore ed il non parallelismo delle due estremità dell'accoppiamento. La tolleranza di non parallelismo di due asce è 0.05mm e la tolleranza di non parallelismo di due fronti dell'estremità dell'accoppiamento è 0.05mm.

3. Nell'installare la porta di regolamento, stia attento a non installare l'inverso ed assicuri che la direzione dell'entrata sia coerente con la direzione di rotazione della ventola.

4. Dopo che il fan è installato, estragga il rotore e controlli se c'è troppo stretto o collisione con il divisorio fisso.

5. Nell'installare l'entrata ed i tubi di scarico del fan, il peso non dovrebbe aggiungersi all'intelaiatura.

6. Dopo tutto l'installazione, la prova può essere diretta soltanto dopo che l'ispezione generale è qualificata.

(2) funzionamento di prova del ventilatore centrifugo ad alta pressione

• La rotazione della prova del fan dovrebbe essere effettuata senza carico (fine il portone del tubo adduttore o la porta di regolamento).
• Se l'operazione è buona, sarà trasferita all'operazione nell'ambito del pieno carico (pressione e flusso completi specificati).
• Esegua in pieno il carico, niente di meno che 2 ore per il fan recentemente installato e niente di meno che mezz'ora per il fan installato riparato.

(iii) funzionamento del ventilatore centrifugo ad alta pressione

1. Prima di iniziare il fan, le seguenti preparazioni dovrebbero essere fatte:
①Chiuda la porta di regolamento.

②Controlli la dimensione di lacuna di ogni parte del fan e se c'è una collisione e un attrito fra la parte di rotazione ed il divisorio fisso.

③L'accoppiamento dovrebbe essere protetto.

④Controlli se il livello di olio del cuscinetto è fra livello elevato ed il più basso dell'olio.

⑤Controlli se il circuito elettrico e lo strumento sono corretti.

⑥Controlli se la parte di raffreddamento è normale.

2. Dopo avere iniziato il fan, apra gradualmente la porta di regolamento per raggiungere la condizione di lavoro normale. Durante il funzionamento, l'aumento di temperatura del cuscinetto non supererà 40℃ della temperatura ambiente ed il valore di velocità di vibrazione di media dei quadrati della radice della parte sopportante non sarà maggior di 6.3mm/s.

3. In seguenti circostanze, l'arresto di emergenza deve essere fatto:

①il fan è trovato per avere rumore severo;

②La temperatura degli aumenti sopportanti acutamente;

③Il fan ha la vibrazione ed impatto severi.

Caratteristiche fondamentali

• Diametro della ventola: 90~3500 millimetri

• Velocità dell'albero principale: 560~2900 giri/min.
• Campo di pressione: PA 3000~25425
• Gamma di flusso: 1297~43305 m3/h
• Temperatura dell'aria: 20~1000 gradi centigradi

• Materiale: Ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 80%-90%
