Una garanzia a basso rumore centrifuga da 1 anno del ventilatore della ventola industriale

L'estremità a basso rumore centrifuga del fan del ventilatore di doppia dell'entrata del fan progettazione industriale della ventola può nuovi prodotti caldi

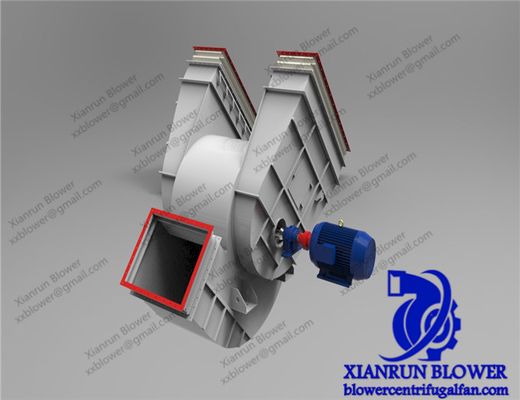

Con la progettazione migliore della struttura del ventilatore, la ventola semiaperta ternaria di doppia aspirazione due è utilizzata per sostituire la ventola chiusa di doppia aspirazione di originale (vedi la seguente immagine). Rispetto alla struttura originale, la progettazione migliore di questa struttura presenta i seguenti quattro vantaggi.

L'immagine

• L'unità può soddisfare i requisiti prestazionali aerodinamici delle condizioni di lavoro di elevata altitudine.
• Può notevolmente ridurre il costo dell'unità.
• Soddisfaccia le esigenze del mercato e migliori la competitività del mercato dei prodotti.
• Tali prodotti porteranno i notevoli benefici economici alle imprese, non solo nel mercato acido, ma inoltre forniranno una nuova soluzione tecnica per l'applicazione dei modelli del compressore di DMCL. In generale, tali prodotti faranno un'innovazione importante nella progettazione della serie del ventilatore.

Tre caratteristiche:

Nel doppio ventilatore centrifugo di doppia aspirazione di sostegno della singola asse, la ventola ternaria semiaperta è utilizzata invece della ventola chiusa precedente. Oltre ai vantaggi della sicurezza, la buona stabilità, ciclo di servizio continuo lungo e manutenzione conveniente, ha le caratteristiche di alto rapporto ad un solo stadio di pressione, di alta efficienza di compressione, di piccola dimensione e di costo di produzione basso.

1) Dopo che l'unità adotta la ventola ternaria semiaperta, le caratteristiche operative dell'unità notevolmente sono migliorate, l'altezza capa dell'energia è aumentata e l'efficienza di intera macchina è migliorata, che può soddisfare le richieste di molti campi; Il fan di DMCL è usato per quattro ventole. Il costo della ventola è ridotto da più di 50% nella stessa condizione di lavoro ed il peso dell'intelaiatura inoltre è ridotto, che notevolmente riduce il materiale ed il costo di elaborazione.

2) Il tipo anello adotta il rivestimento usura-capace del polimero resistente all'uso, che ha un buon effetto protettivo sulla ventola. Non solo raggiunge l'effetto di protetto contro le esplosioni, di anticorrosivo e di resistente all'uso, ma inoltre riduce l'errore di elaborazione o l'assemblea, migliora l'efficienza di intera macchina e l'affidabilità nelle condizioni complesse di lavoro.

3) L'albero primario è una doppia asse di sostegno, che può essere installata nella scatola sopportante e la ventola è installata sull'albero primario, che è posizionato attraverso la spalla dell'albero primario; Le coperture sono collegate con un diffusore ed il flusso d'aria fornisce la camera dello scarico tramite la ventola ed il diffusore. Il diffusore è un diffusore della pala; Il canale di flusso della ventola è un tipo affusolante; Ci sono molte lame sulla ruota della ventola lungo la direzione circolare ed ogni lama nello spazio è distorta.

4) Effettui l'analisi del campo di flusso e l'ottimizzazione delle componenti dello statore più ulteriormente per ridurre la perdita di flusso interno e per migliorare l'efficienza delle componenti dello statore da 1-2%.

5) La ventola ternaria semiaperta è elaborata dalla tecnologia di macinazione globale, la ventola ha ad alta resistenza ed il sistema di macinazione globale è adottato, il materiale KMN/SFC100 può essere selezionato per sostituire il materiale di FV520B per riempire le stesse condizioni di lavoro ed il costo materiale è ridotto da più di 50%.

6) Il modo di collegamento della ventola è il collegamento di chiave della cinghia di interferenza, che rende l'unità più stabile, più adatta ad operazione di ciclo lunga, facile installare e mantenere.

7) Le ampie condizioni di lavoro, circa 5% più ampio della gamma di lavoro del modello originale, rapporto di pressione aumentato dai 1,6 - i 2,2 originali, non solo possono incontrare l'industria acida, ma anche possono applicarsi ad altri campi.

Il ventilatore è un'altra innovazione principale, la progettazione ed il livello fabbricante di ventilatore centrifugo dell'aria del dispositivo acido dello zolfo ha raggiunto un nuovo livello, colmante la lacuna di questa tecnologia in Cina e può sostituire l'importazione di simili prodotti.

Caratteristiche fondamentali

• Diametro della ventola: 90~3500 millimetri

• Velocità dell'albero principale: 560~3200 giri/min.
• Campo di pressione: PA 3000~25425
• Gamma di flusso: 1297~98305 m3/h
• Temperatura dell'aria: 20~1000 gradi centigradi

• Materiale: Ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 80%-90%
