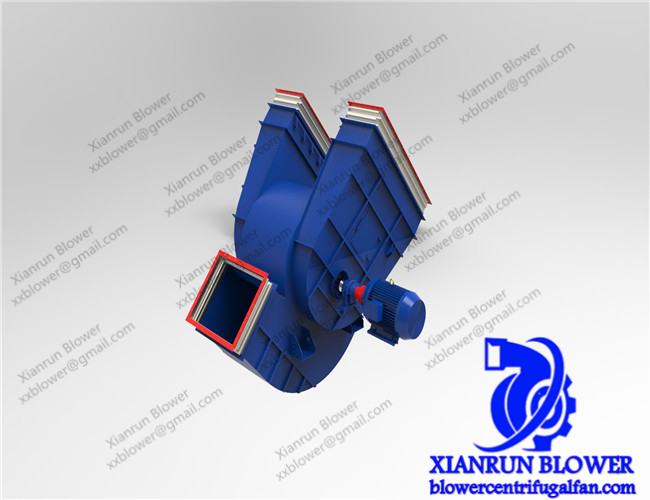

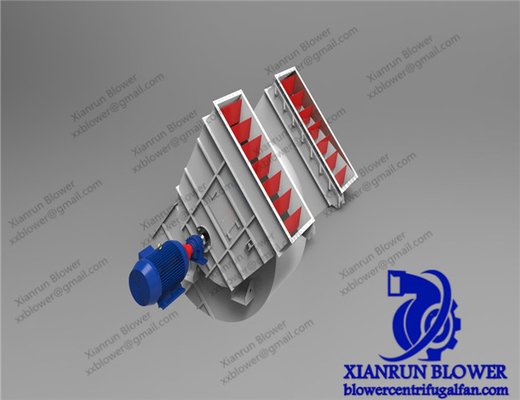

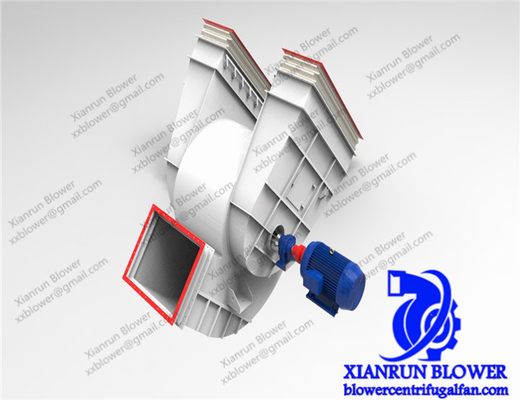

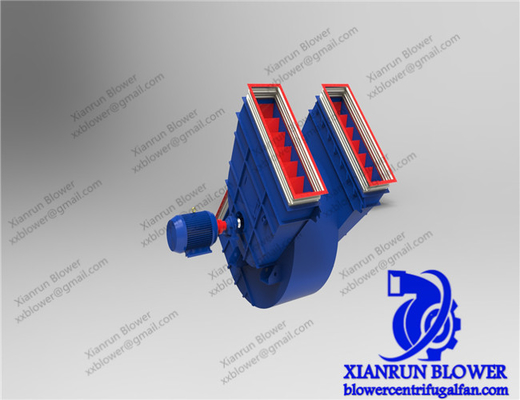

ventilatore centrifugo dell'estrattore dell'hotel entrata industriale centrifuga del fan 380V della doppia

Aspiratori industriali del doppio dell'entrata del fan del ventilatore centrifugo dell'estrattore del fan sodio centrifugo a rovescio del calcio

Il doppio ventilatore centrifugo dell'entrata pricipalmente è utilizzato in hotel, la sede, cinema ed i teatri, le officine ed altri posti del arieggiato di prendono un respiro, la temperatura media non è più di ℃ 80, non conterranno emplastic ed il gas corrosivo, esplosivo, infiammabile, anche può scegliere l'altra simile prestazione quando trasporta infiammabile, gas esplosivo e corrosivo, prego contatta le unità di produzione.

Il fan adotta la struttura dell'assunzione di doppia aspirazione, solitamente il numero della macchina è 6E, 8E, 10E, 12E, 14E, 16E, 20E.

Il fan può essere trasformato due forme di giusta rotazione o la rotazione lasciata, da un lato della puleggia all'altro lato della ventola della puleggia, rotazione in senso orario è chiamata il fan giusto di rotazione, rappresentato «da giusto»; Per contro, è chiamato un ciclone sinistro ed è indicato tramite «andato».

La posizione dello scarico dell'aria del fan è espressa dall'angolo dello scarico dell'aria dell'intelaiatura. È progettata solitamente con un singolo angolo di 0°, di 90° e di 180°. Quando le necessità dell'utente di usare altri angoli dello sbocco, possono essere progettate esclusivamente e prodotte per voi.

In secondo luogo, la struttura di

Strada di notte dell'olio del fan, intelaiatura, presa d'aria, sopportante sedile, motore ed altre componenti, con la struttura compatta, l'installazione facile, la manutenzione facile ed altre caratteristiche.

Strada di notte -- consiste di due ventole con differenti direzioni di rotazione, ogni ventola ha 10 lame del profilo e gli esperimenti anteriori curvi dell'operazione di correzione e dell'eccesso di velocità dei dischi, dell'equilibrio statico e dinamico, l'unità funziona uniformemente ed attendibilmente.

Intelaiatura -- le coperture cocleari saldate da un piatto d'acciaio con un sostegno sopportante e una struttura.

Presa d'aria - il piatto d'acciaio è fatto del canale di flusso conico dell'arco.

Sede del cuscinetto - partecipa al cuscinetto sferico centripeto di doppia fila ed è lubrificato con il grasso della base del sodio del calcio.

Faglie principali e cause del fan

1. Vibrazione severa del contenitore di cuscinetto

L'asse del fan non è parallela all'asse del motore. L'intelaiatura o attrito della presa d'aria e della ventola, la rigidezza del fondamento non è costante:

• Deformazione sciolta del ribattino della ventola o della ventola;
• Il disco dell'asse della ventola e l'asse sono sciolti, o il bullone di coppia è sciolto;
• Vedi liberamente il supporto del pesce, scatola e sostegno sopportante, copertura di scatola sopportante e bullone del collegamento del sedile;
• Installazione difficile dell'entrata e dei tubi di scarico di fan;
• Squilibrio del rotore;
• Usura della pala del ventilatore.

2. Sopportare l'aumento di temperatura è troppo alto

①Vibrazione severa del contenitore di cuscinetto.
②L'olio lubrificante è di qualità scadente, si è deteriorato, contenendo troppa polvere, la sabbia, la sporcizia ed altre impurità;
③la forza stretta del bullone del collegamento della copertura e del sedile di scatola sopportante è troppo grande o troppo piccola;
④l'installazione sopportante circonferenziale e di rotolamento è distorta ed i due cuscinetti prima e dopo sono differenti;
⑤Danno di rotolamento del cuscinetto

3. La corrente del motore è troppo grande o l'aumento di temperatura è troppo alto

①Nel guidare, il tubo adduttore al portone o la valvola a farfalla non è chiuso strettamente;
②il flusso supera il valore specificato;
③la densità del gas trasportato dal fan è troppo grande o viscosa;
④La tensione in ingresso del motore è interruzione elettrica monofase potere o troppo minima;
⑤anello di cuoio lacuna troppo stretta o irregolare;
⑥Colpito tramite la vibrazione severa della scatola sopportante.










Caratteristiche fondamentali

• Diametro della ventola: 90~3500 millimetri

• Velocità dell'albero principale: 560~3200 giri/min.
• Campo di pressione: PA 3000~25425
• Gamma di flusso: 1297~98305 m3/h
• Temperatura dell'aria: 20~1000 gradi centigradi

• Materiale: Ghisa, acciaio al carbonio, acciaio inossidabile.

• Efficienza: 80%-90%
